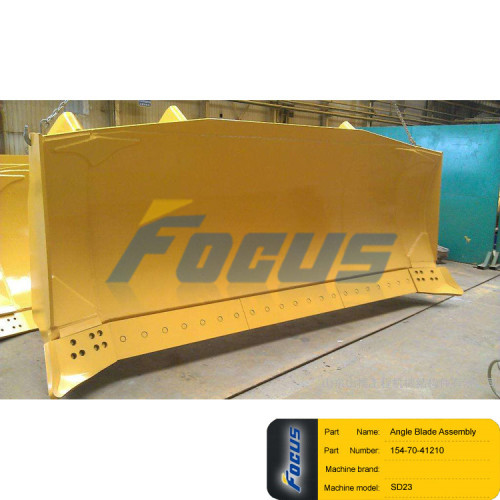

Shantui SD23 Angle Blade Assembly 154-70-41210
Part Name: Angle Blade Assembly
Part Number: 154-70-41210
Machine Model: SD23
Hotline:0086-18052293627 (whatsapp & wechat)
| 705-1 |
154-70-41210 |
刀头 blade |
1 |
| 2 |
154-70-11162 |
托架（焊接） bracket（welded） |
1 |
| 3 |
154-70-41110 |
托架（焊接） bracket（welded） |
2 |
| 4 |
154-70-11182 |
托架（焊接） bracket（welded） |
2 |
| 5 |
154-70-13320 |
板（焊接） plate（welded） |
1 |
| 6 |
154-70-13330 |
板（焊接） plate（welded） |
1 |
| 7 |
154-70-11314 |
切刃 edge cutting |
3 |
| 8 |
150-70-21356 |
左刀角 bit end L.H |
1 |
| 9 |
150-70-21346 |
右刀角 bit end R.h |
1 |
| 10 |
154-71-41270 |
螺栓 bolt |
36 |
| 11 |
154-70-22270 |
螺帽 screw cap |
36 |
| 12 |
01643-21845 |
垫圈 washer |
36 |
| 13 |
150-70-23333 |
插销 pin |
1 |
| 14 |
09257-06009 |
锁板 plate lock |
1 |
| 15 |
01010-51435 |
螺栓 bolt |
4 |
| 16 |
01643-31445 |
垫圈 washer |
4 |
| 17 |
154-70-16280 |
连接 joint |
4 |
| 18 |
154-70-16270 |
销 pin |
4 |
| 19 |
154-70-16290 |
锁板 plate lock |
4 |
| 20 |
01010-51435 |
螺栓 bolt |
8 |
| 21 |
01643-31445 |
垫圈 washer |
8 |
| 22 |
09255-01125 |
销 pin |
4 |
| 23 |
09257-05009 |
锁板 plate lock |
4 |
| 24 |
01010-51435 |
螺栓 bolt |
16 |
| 25 |
01643-31445 |
垫圈 washer |
16 |
|
|
|
|
