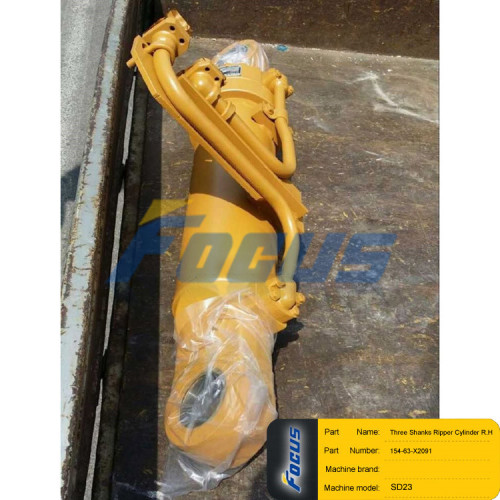

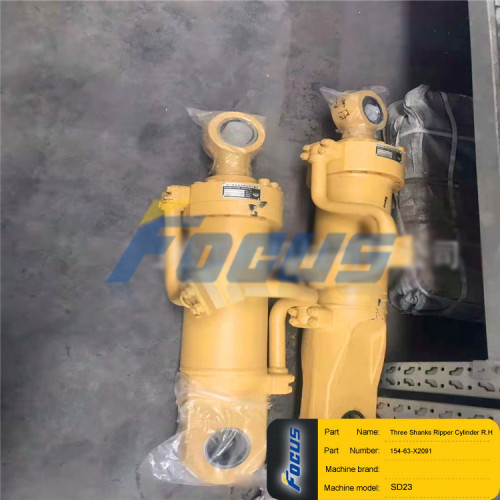

Shantui SD23 Three Shanks Ripper Cylinder R.H 154-63-X2091
Part Name: Three Shanks Ripper Cylinder R.H
Part Number: 154-63-X2091
Machine Model: SD23
Hotline:0086-18052293627 (whatsapp & wechat)
|

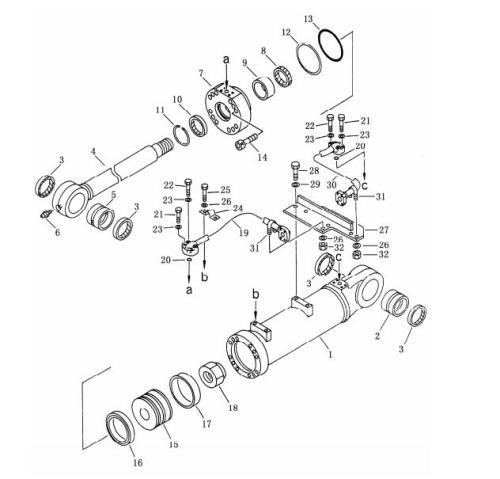

154-63-X2081 |
松土器油缸(左)ripper cylinder L.H |
1 |
|
154-63-X2091 |
松土器油缸(右)ripper cylinder R.H |
1 |
|
154-63-02081 |
松土器油缸总成 ripper cylinder ass’y |
2 |
| 709-1 |
154-63-44141 |
缸体 body, cylinder |
1 |
| 2 |
154-63-42320 |
衬套 bushing |
1 |
| 3 |
07145-00075 |
防尘封 seal dust |
4 |
| 4 |
154-63-44121 |
活塞杆 rod piston |
1 |
| 5 |
154-63-42420 |
衬套 bushing |
1 |
| 6 |
07020-00000 |
油杯 fitting grease |
1 |
| 7 |
707-27-14030 |
缸头 head cylinder |
1 |
| 8 |
707-51-70211 |
密封圈 packing |
1 |
| 9 |
07177-07030 |
衬套 bushing |
1 |
| 10 |
144-63-95170 |
防尘封 seal dust |
1 |
| 11 |
07179-12084 |
弹性挡圈 ring snap |
1 |
| 12 |
07146-02136 |
保护圈 ring back-up |
1 |
| 13 |
07000-12135 |
0 圈 0-ring |
1 |
| 14 |
01252-31675 |
螺栓 bolt |
12 |
| 15 |
707-36-14220 |
活塞 piston |
1 |
| 16 |
707-44-14180 |
活塞环 ring piston |
1 |
| 17 |
07155-01435 |
耐磨环 ring near |
1 |
| 18 |
07165-15252 |
螺母 nut |
1 |
| 19 |
154-78-42161 |
管（左） tube L.H. |
1 |
|
154-78-42171 |
管（右） tube R.H. |
1 |
| 20 |
07000-13025 |
O 型圈 O-ring |
2 |
| 21 |
01010-50835 |
螺栓 bolt |
4 |
| 22 |
01010-50845 |
螺栓 bolt |
4 |
| 23 |
01643-30823 |
垫圈 washer |
8 |
| 24 |
07282-12288 |
管夹 clip |
1 |
| 25 |
01010-51020 |
螺栓 bolt |
2 |
| 26 |
01643-31032 |
垫圈 washer |
6 |
| 27 |
707-88-11421 |
左支架 bracket L.H. |
1 |
|
701-88-11431 |
右支架 bracket R.H. |
1 |
| 28 |
01010-51230 |
螺栓 bolt |
2 |
| 29 |
01643-31232 |
垫圈 washer |
2 |
| 30 |
154-78-42141 |
管（左） tube L.H. |
1 |
|
154-78-42151 |
管（右） tube R.H. |
1 |
| 31 |
07283-22236 |
U 形管夹 clip |
2 |
| 32 |
01599-01011 |
螺母 nut |
4 |
