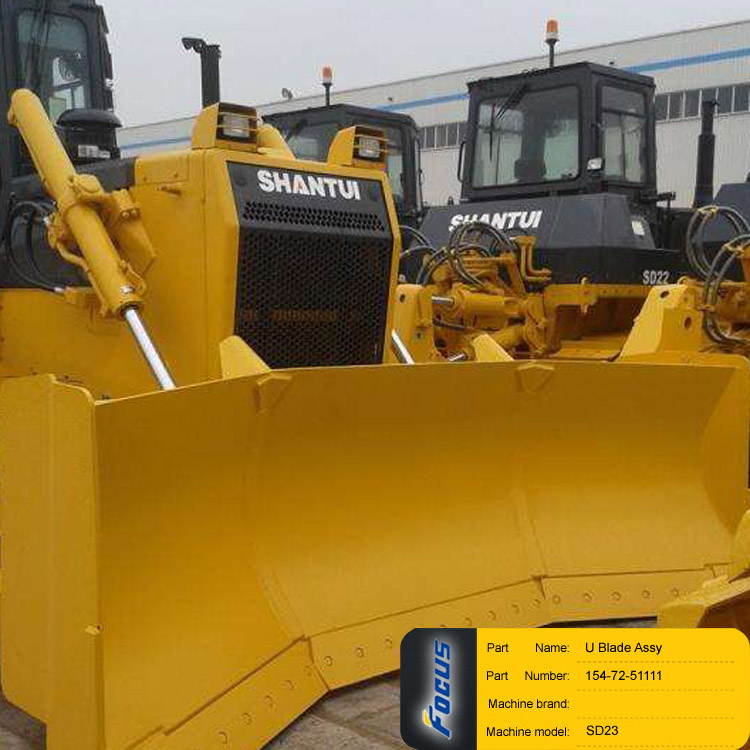

Shantui SD23 U Blade Assy 154-72-51111
Part Name: U Blade Assy
Part Number: 154-72-51111
Machine Model: SD23
Hotline:0086-18052293627 (whatsapp & wechat)
| 707-1 |
154-72-51111 |
刀头 blade ass’y |
1 |
| 2 |
154-929-5120 |
支架（焊接） bracket（welded） |
2 |
| 3 |
154-71-31121 |
支架（左）（焊接）bracket L.H（welded） |
1 |
| 4 |
154-71-31131 |
支架（右）（焊接）bracket R.H（welded） |
1 |
| 5 |
154-71-31142 |
支枢（焊接） pivot（welded） |
2 |
| 6 |
154-72-31140 |
板（左）（焊接） plate L.H.（welded） |
2 |
| 6A |
154-72-31150 |
板（左） plate L.H. |
1 |
| 6B |
154-72-31160 |
板（右） plate R.H. |
1 |
| 7 |
154-72-31170 |
板（右）（焊接） plate R.H.（welded） |
2 |
| 8 |
154-72-51120 |
板（左）（焊接） plate L.H.（welded） |
1 |
| 9 |
154-72-51130 |
板（右）（焊接） plate R.H.（welded） |
1 |
| 10 |
154-72-11122 |
刀片 edge cutting |
1 |
| 11 |
154-72-11151 |
刀片 edge cutting |
2 |
| 12 |
150-70-21356 |
左刀角 bit L.H. |
1 |
| 13 |
150-70-21346 |
右刀角 bit R.H. |
1 |
| 14 |
154-71-41270 |
螺栓 bolt |
33 |
| 15 |
154-70-22270 |
螺母 nut |
33 |
| 16 |
01643-21845 |
垫圈 washer |
33 |
| 17 |
154-71-31191 |
左臂 arm L.H. |
1 |
| 18 |
07020-01021 |
油杯 M10×1 fitting grease |
1 |
| 19 |
154-71-31211 |
右臂 arm R.H. |
1 |
| 20 |
175-71-00302 |
调整垫组件 shim adjusting ass’y |
1 |
| 21 |
01010-52490 |
螺栓 M24×90 bolt |
4 |
| 22 |
01643-32460 |
垫圈 washer |
4 |
| 23 |
154-71-31270 |
盖 cap |
2 |
| 24 |
154-71-00140 |
调整垫组件 shim adjusting ass’y |
2 |
| 25 |
01010-51270 |
螺栓 M12×70 bolt |
4 |
| 26 |
01602-21236 |
垫圈 washer |
4 |
| 27 |
150-71-00017 |
垫片总成 shim ass’y |
2 |
| 28 |
01011-52420 |
螺栓 M24×120 bolt |
8 |
| 29 |
01643-32460 |
垫圈 washer |
8 |
| 30 |
154-71-22470 |
销 pin |
2 |
| 31 |
175-71-21330 |
锁片 plate lock |
2 |
| 707-32 |
01010-51435 |
螺栓 M14×35 bolt |
8 |
| 33 |
01643-31445 |
垫圈 washer |
8 |
| 34 |
154-71-22480 |
销 pin |
2 |
| 35 |
154-71-22490 |
锁片 plate lock |
2 |
| 36 |
01010-51435 |
螺栓 M14×35 bolt |
8 |
| 37 |
01643-31445 |
垫圈 washer |
8 |
| 38 |
154-937-1110 |
板（焊接） plate（welded） |
1 |
| 39 |
07020-01021 |
油杯 M10×1 fitting grease |
4 |
| 40 |
09601-00835 |
标牌 plate name |
1 |
| 41 |
04418-03060 |
铆钉 rivet |
4 |
|
|
|
|
